wykonane na zamówienie Zintegrowana pozioma maszyna do odwadniania osadu ze spiralą ślimakową klasy spożywczej QXDL-252

Dom / Produkt / Maszyna do odwadniania osadów z prasą śrubową / Zintegrowana pozioma maszyna do odwadniania osadu ze spiralą ślimakową klasy spożywczej QXDL-252
  • Zintegrowana pozioma maszyna do odwadniania osadu ze spiralą ślimakową klasy spożywczej QXDL-252
  • Zintegrowana pozioma maszyna do odwadniania osadu ze spiralą ślimakową klasy spożywczej QXDL-252
  • Zintegrowana pozioma maszyna do odwadniania osadu ze spiralą ślimakową klasy spożywczej QXDL-252
  • Zintegrowana pozioma maszyna do odwadniania osadu ze spiralą ślimakową klasy spożywczej QXDL-252

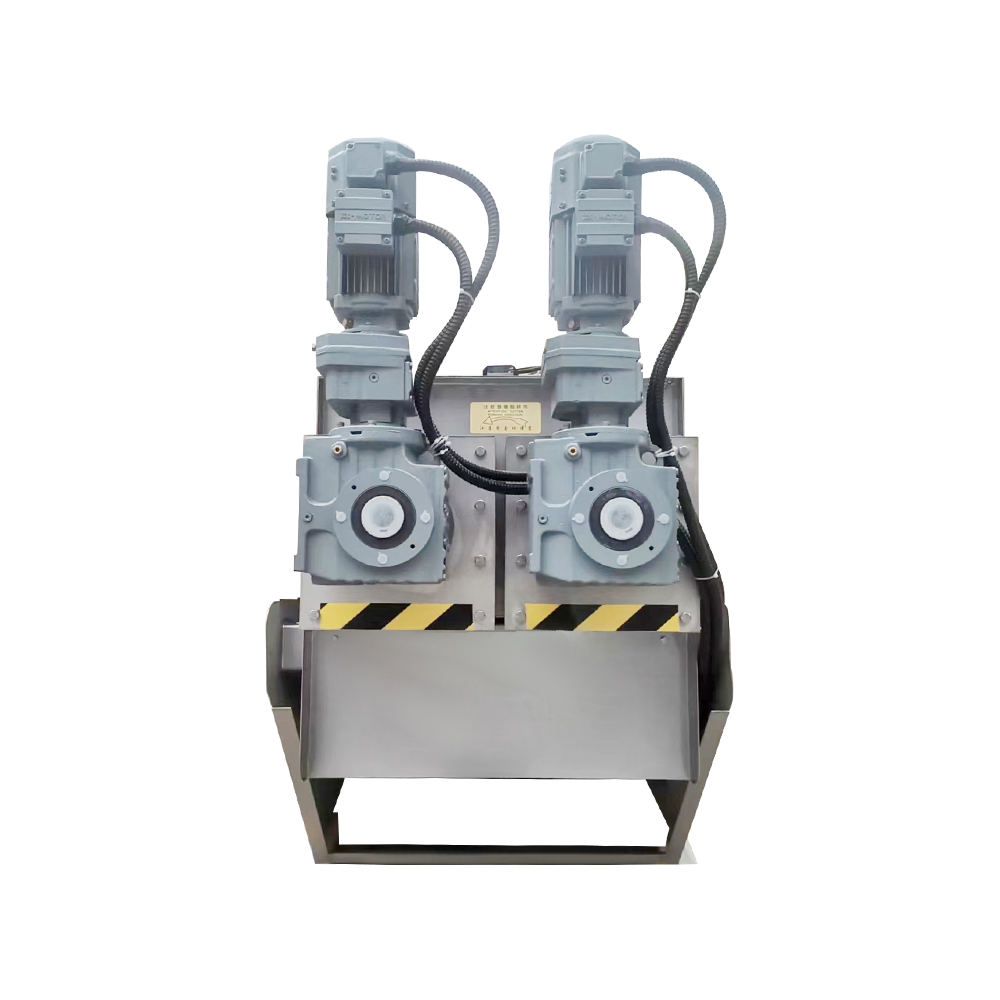

Zintegrowana pozioma maszyna do odwadniania osadu ze spiralą ślimakową klasy spożywczej QXDL-252

The zintegrowana pozioma spiralna maszyna do odwadniania osadu spożywczego wykonany jest ze stali nierdzewnej przeznaczonej do kontaktu z żywnością i spełnia rygorystyczne normy higieny i bezpieczeństwa. Nadaje się do przetwórstwa żywności, napojów, przemysłu farmaceutycznego i innych. Podstawową zasadą jest osiągnięcie skutecznego usuwania wody z osadu za pomocą spiralnego transportu i wyciskania. Sprzęt działa płynnie i może skutecznie zmniejszyć objętość osadu. Ta maszyna odwadniająca charakteryzuje się wysokim stopniem automatyzacji, prostą obsługą i wygodną konserwacją. Dzięki zintegrowanej konstrukcji oszczędza miejsce i zmniejsza ryzyko połączenia i wycieku pomiędzy urządzeniami.

Skontaktuj się z nami pobierać

Zintegrowana pozioma maszyna do odwadniania osadu ze spiralą ślimakową do zastosowań spożywczych – wysoka wydajność i higieniczna konstrukcja

Kluczowe zalety

  • Bezpieczeństwo na poziomie spożywczym – Wykonane ze stali nierdzewnej 304/316, zgodnej z normami FDA/CE dla przemysłu spożywczego, farmaceutycznego i chemicznego.
  • Oszczędzająca miejsce konstrukcja pozioma – Zintegrowana konstrukcja zmniejsza zajmowaną powierzchnię o 30% w porównaniu z tradycyjnymi odwadniaczami pionowymi.
  • Oszczędność energii – Opatentowana technologia śrub spiralnych zmniejsza zużycie energii o 40% przy jednoczesnym utrzymaniu szybkości odwadniania na poziomie 90%.
  • Niskie koszty utrzymania – Funkcja automatycznego samooczyszczania minimalizuje przestoje (tylko 1-2 przeglądy serwisowe/rok).
  • Adaptacyjna obsługa osadów – Przetwarza lepki osad (5%-15% zawartości substancji stałych) bez wstępnej obróbki.

Idealne zastosowania

Przetwarzanie żywności
Skrobia, nabiał, mięso i ścieki browarnicze.
Farmaceutyki
Bioszlam z procesów fermentacyjnych.
Zakłady Chemiczne
Niekorozyjne odwadnianie szlamu.

Model wyposażenia

QXDL-252

Wydajność oczyszczania suchego osadu

30-60 kg/godz

Wymiary sprzętu

Dł. 2810 mm × szer. 1120 mm × wys. 1600 mm

Masa maszyny

800 kg

Całkowite zużycie energii

1,47 kW

Opis produktu

SERIA QXDL-252
Zintegrowany poziomy gatunek spożywczy
Maszyna do odwadniania osadów ze śrubą spiralną
30-60
kg/godz
Pojemność suchego osadu
1.47
kW
Całkowita moc
800
kg
Masa maszyny
2810
mm
Długość całkowita

Zasada poziomej prasy śrubowej

Zintegrowana pozioma maszyna do odwadniania osadów ze spiralą śrubową do kontaktu z żywnością wykorzystuje poziomo zorientowany wał spiralny ze stopniowo zmniejszającym się skokiem od strefy zasilania do końca wylotowego. Osad wpływa przez wlot górny, gdzie następuje drenaż grawitacyjny poprzez stacjonarne szczeliny pierścieniowe. Gdy materiał przemieszcza się poziomo w kierunku wylotu, zmniejszona objętość podziałowa powoduje mechaniczne ściskanie do 0,7 MPa. Ruch różnicowy pomiędzy pierścieniami ruchomymi (napędzanymi tarciem spiralnym) i pierścieniami nieruchomymi zapewnia ciągłe samooczyszczanie, eliminując zatykanie tkaniny filtracyjnej. Ta pozioma konfiguracja pozwala na niższą wysokość instalacji i łatwiejszą integrację z istniejącymi liniami przetwarzania żywności przy ograniczonym prześwicie pionowym.

Karta danych technicznych

Model wyposażenia QXDL-252
Przepustowość suchych substancji stałych 30-60 kg/godz
Wymiary (dł. × szer. × wys.) 2810 × 1120 × 1600 mm
Masa jednostki (pusta) 800 kg
Zainstalowana moc 1,47 kW
Zakres prędkości śruby 2-5 obr./min
Maksymalne przeciwciśnienie 0,6 MPa
Zgodność z przepisami spożywczymi FDA/WE 1935/2004

Zintegrowane korzyści projektowe

  • Zagęszczanie i odwadnianie w jednej poziomej komorze
  • Do czyszczenia nie potrzeba żadnych tkanin filtracyjnych ani wody pod wysokim ciśnieniem
  • Całkowicie zamknięta konstrukcja zapobiega tworzeniu się aerozolu
  • Szybko zwalniany stożek końcowy do regulacji suchości ciasta
  • Zdalne monitorowanie momentu obrotowego z automatyczną ochroną przed przeciążeniem
  • Polerowanie sanitarne wszystkich powierzchni mających kontakt z żywnością
Sekwencja procesu

Przepływ materiału wzdłuż osi poziomej

1
Strefa karmienia i grawitacji
Flokulowany osad wchodzi przez kołnierz DN100. Swobodna woda wypływa przez dolne szczeliny pierścieniowe. Stężenie substancji stałych wzrasta z 0,5-2% do 6-8% w ciągu pierwszych 800 mm długości śruby.
→
2
Progresywna kompresja
Skok spirali zmniejsza się ze 160 mm do 70 mm powyżej 1400 mm. Ciśnienie stopniowo wzrasta do 0,4 MPa. Związana woda jest wypychana na zewnątrz przez szczeliny stosu pierścieni.
→
3
Końcowe ciśnienie i rozładowanie
Regulowany stożek wytwarza ciśnienie końcowe 0,6-0,7 MPa. Odwodniony placek (22-30% suchej masy) wychodzi przez wylot 120 mm. Filtrat zebrany w dolnej misce.
Kluczowe czynniki różnicujące
E
Inteligentne energetycznie
Całkowity pobór mocy 1,47 kW przy wydajności 60 kg/h suchej masy. Specyficzne zużycie energii: 0,0245 kWh na kg przetworzonej suchej masy.
H
Integracja pozioma
Niższy profil (wysokość 1600mm) umożliwia montaż pod standardowymi antresolami. Bezpośrednie połączenie z poprzedzającymi zbiornikami flokulacyjnymi bez użycia sprzętu podnoszącego.
F
Inżynieria klasy spożywczej
Wszystkie części zwilżane SS304 polerowane elektrolitycznie do Ra 0,8 μm. Brak punktów smarowania w strefie procesowej. Kompatybilność CIP z detergentami alkalicznymi i kwaśnymi.
A
Automatyczna kontrola momentu obrotowego
Sygnał zwrotny czujnika reguluje prędkość pompy zasilającej i siłownik przeciwciśnienia. Utrzymuje stabilną suchość placka niezależnie od zmian stężenia paszy.
Aplikacje docelowe dla QXDL-252
Ścieki ze skrobi ziemniaczanej
Szlam po produkcji soków owocowych
Pozostałości po przetwórstwie mlecznym
Odwadnianie młóta browarniczego
Ścieki z zakładów utylizacji mięsa
Poferment z biogazowni
Szlam z linii do mycia warzyw
Utylizacja odpadów cukierniczych
Odpady z rafinerii ropy naftowej
Często spotykane schorzenia i środki zaradcze
Zmniejszona wydajność poniżej 30 kg/h suchej masy
Sprawdź całkowitą zawartość substancji stałych w osadzie paszowym: minimalne wymaganie wynosi 1,2 procent. Jeśli poniżej, zwiększ czas zagęszczania przed lub dostosuj dawkę polimeru. Sprawdź wlot pod kątem mostkowania; w razie potrzeby zainstalować mieszadło o małej średnicy.
Suchość ciasta niższa niż 20% suchej masy
Zwiększ ciśnienie wsteczne, obracając stożek końcowy w kierunku zgodnym z ruchem wskazówek zegara (maksymalnie 4 pełne obroty). Monitoruj prąd silnika; nie przekraczać 110 procent prądu znamionowego. Sprawdź, czy pierścienie strefy ściskania nie są zużyte powyżej 0,3 mm luzu.
Nadmierne wibracje podczas pracy
Możliwe ciało obce w komorze lub nierówny stos pierścieni. Natychmiast zatrzymaj maszynę. Uruchom rotację wsteczną na 10 sekund. Otwórz otwory inspekcyjne i usuń wszelki materiał włóknisty owinięty wokół wału.
Wysokie zmętnienie filtratu (widoczne ciała stałe)
Szczeliny pierścieni mogą być zużyte lub źle ustawione. Zmierzyć luz szczeliny; dopuszczalny zakres to 0,2-0,4 mm. Wymień segmenty pierścienia, jeśli luz przekracza 0,5 mm. Sprawdź jakość mieszania polimeru.
Harmonogram konserwacji rutynowej
Codziennie: Wzrokowa kontrola przejrzystości filtratu i konsystencji placka
Co tydzień: Nasmaruj łańcuch napędowy (jeśli jest) smarem NLGI 2 dopuszczonym do kontaktu z żywnością
Co miesiąc: Sprawdź uszczelnienie mechaniczne pod kątem wycieków; wymienić, jeśli > 5 kropli na minutę
Co kwartał: Zmierzyć luz stosu pierścieni w trzech pozycjach wzdłuż wału
Co rok: Wymień wszystkie segmenty pierścieniowe i sprawdź prostość wału spiralnego
Limity bezpieczeństwa i operacyjne
Maksymalne stężenie substancji stałych w paszy: 8 procent (powyżej może powodować mostkowanie)
Minimalna temperatura robocza: 4°C (poniżej tej temperatury lepkość osadu wzrasta)
Maksymalne przeciwciśnienie: 0,7 MPa (przekroczenie może spowodować uszkodzenie stosu pierścieni)
Zakres temperatury otoczenia: 0-45°C dla skrzynki elektrycznej
Nie przetwarzać osadu zawierającego cząstki ścierne > 1 mm bez wcześniejszego przesiewania
